Unit UTG9010A Sinyal Jeneratörü

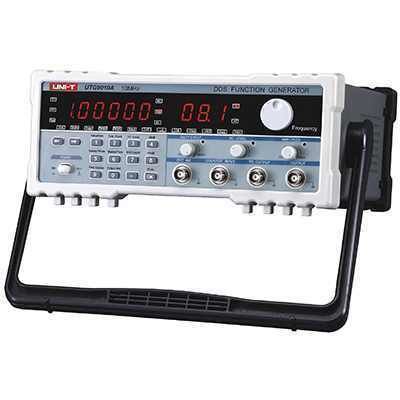

Unit UTG 9010A UNI-T Fonksiyon Jeneratörü

UTG9010A DDS İşlev Jeneratörü Özellikler
Otomatik kalibre etme yazılımı kullanarak yüksek stabilite sağlanabilir.
Frekans, Doğrudan Dijital Sentez (DDS) tekniklerini kullanarak, kristal osilatörün frekansı kadar kararlı olabilir. Çözünürlük yüksektir.
Dijital doğrusal taramalar, logaritmik taramalar ve ayarlanabilir genlik.
Analog sinyal üreteci taramaları bölümlere göre gerçekleştirilirken, cihazın taramaları tam frekans aralığında tamamlanabilir.
Güvenilirliği bütünleştirmek ve artırmak için çok sayıda entegre devre kullanılmıştır.
Frekans parametrelerini tuş takımıyla girin veya ayarlamak için döner düğmeyi sürekli çevirin.Panel temiz ve kullanımı kolaydır.
100MHz frekans ölçer ile donatılmıştır.
Senkron TTL seviye çıkışı
Ayarlanabilir DC çıkış seviyesi ve kare çalışma oranı

Özellikler
model UTG9010A
Dalga Şekilleri Sinüs, Kare, Üçgen, Rampa, Rampa, Üstel yükselme, Uzaysal düşme vs.
Genlik
Aralık (boşta) 1mVpp'den 20Vpp'a
doğruluk ±% 5
Resolultion 0.1mV

Sıklık
Sinüs aralığı 0.1Hz'den 10MHz'e
Meydan Aralığı 0.1Hz'den 5MHz'e
Diğer Dalga Aralığı 0.1Hz'den 1MHz'e
doğruluk 0.01Hz (≤3.05kHz), 1Hz (> 3.05kHz)
istikrar 50ppm
Çıkış Empedansı 50Ω
Zayıflatıcı 20dB + 40dB
DC Ofset -10V'dan + 10V'a
ekran Frekans: 6 basamaklı-LED, Genlik: 3 basamaklı-LED
Görev döngüsü % 20 ila% 80
Sinüsün bozulması <20kHz: -55dBc, 20kHz ila 1MHz: -50dBc, 1MHz ila 10MHz: -40dBc, 10MHz ila 20MHz: -30dBc

Kare
Yükseliş / Düşme Saati ≤20ns
ileriye atmak % 5
asimetri % 1 + 20nS
Görev döngüsü % 20 ila% 80
Üçgen, Rampa
Doğrusallık ≤% 0.2 (1kHz'de)

HARİTA
Giriş Empedansı 1kQ
Modülasyon Derinliği % 100 (5Vp-p girişi)
Frekans Sayacı
Frekans aralığı 1Hz'den 100MHz'e
Genişlik Aralığı 0.1Vp-p'den 5Vp-p'ye
Giriş Empedansı 10kΩ
Genel Karakteristik
Güç AC 220V, 50Hz
LCD Ebat 62 × 62 mm
Ürün Rengi Beyaz ve Gri
Ürün Net Ağırlık 2,5 Kg
Ürün boyutu 320mm x 240mm x 100mm
Standart aksesuarlar BNC Timsah Klipsleri, Güç Kablosu
